¿Qué forma de aleta es mejor para el disipador de calor?

La mejor forma para un disipador térmico suele estar determinada por la aplicación específica y los requisitos térmicos. Sin embargo, las formas más comúnmente utilizadas para los disipadores de calor son rectángulos o cuadrados con aletas, aletas cilíndricas, con forma de pasador o aguja, y aletas rectas en una disposición radial o inclinada. La eficacia de un disipador térmico depende de su tamaño, forma y material, así como del flujo de aire sobre él. En general, una mayor superficie de aleta y una mayor conductividad térmica conducen a una mejor disipación del calor.

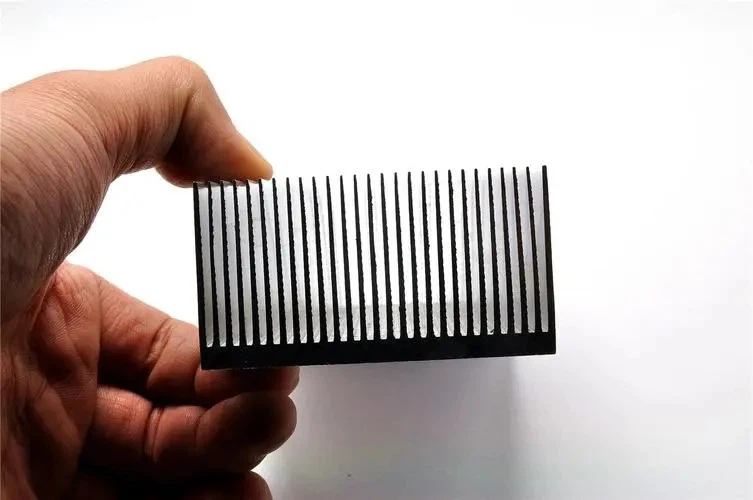

Las aletas anchas de un disipador de calor se refieren a la distancia entre cada aleta, mientras que las aletas cerradas se refieren a la cantidad de aletas por unidad de longitud. Las aletas anchas son buenas para aplicaciones de bajo flujo de aire y bajo nivel de ruido, ya que permiten que pase más aire. las aletas Sin embargo, son menos efectivos para disipar el calor que las aletas de alta densidad.

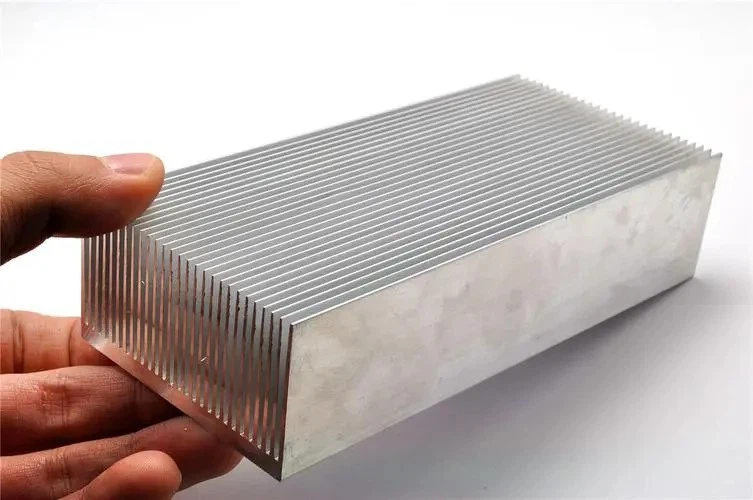

Las aletas cerradas, por otro lado, son buenas para aplicaciones de mayor flujo de aire y alto rendimiento, ya que brindan un área de superficie más grande para la disipación de calor. Sin embargo, pueden producir más ruido que las aletas más anchas debido a la mayor resistencia al flujo de aire.

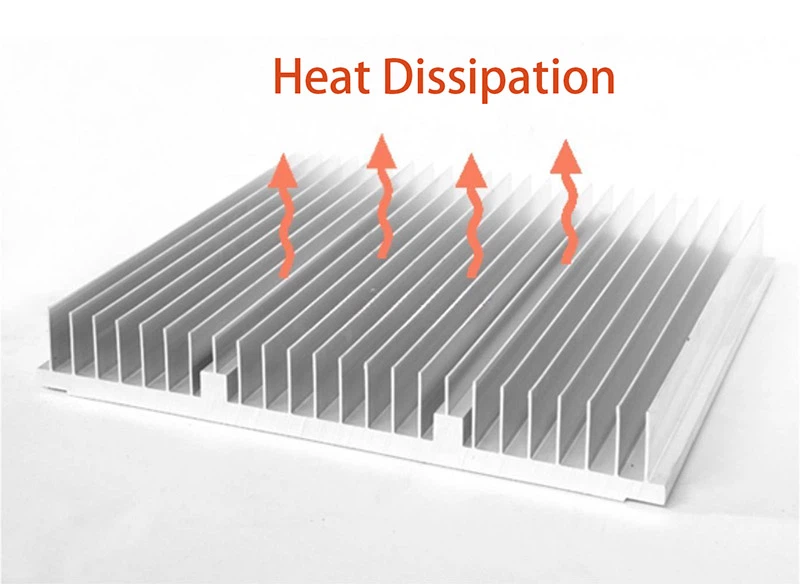

La diferencia entre los disipadores de calor de aletas anchas y de aletas cerradas radica en su área de disipación de calor. En términos generales, los disipadores de calor de aletas cerradas son mejores porque tienen un área de superficie más grande en contacto con el aire, lo que permite una disipación de calor más rápida. Sin embargo, el grosor del disipador de calor determina la cantidad de transferencia de calor. Los disipadores de calor de aletas dispersas suelen ser más gruesos y tienen una mayor capacidad de transferencia de calor, pero debido a su menor área de superficie en contacto con el aire, la disipación de calor es más lenta.

La optimización del diseño de parámetros de los disipadores de calor también es un paso crucial. Cómo diseñar un disipador de calor rentable requiere la consideración de múltiples aspectos. El grosor del sustrato, la altura y el grosor de las aletas y el espaciado de las aletas del disipador de calor se pueden optimizar para obtener el mejor efecto de disipación de calor.

De acuerdo con los diferentes procesos de fabricación, los disipadores de calor se pueden dividir aproximadamente en disipadores de calor de perfil extruido, disipadores de calor de aletas biseladas, disipadores de calor de aletas insertadas y disipadores de calor soldados, etc. Los tipos más utilizados son los disipadores de calor extruidos y de aletas biseladas. Los disipadores de calor de perfil extruido son relativamente fáciles de fabricar, pero debido a las limitaciones del espacio entre las aletas, se utilizan principalmente para la disipación de calor de dispositivos de pequeña potencia.

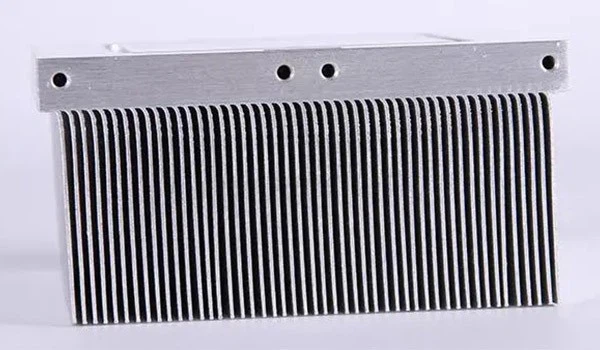

El paso de aleta del disipador de calor de aleta biselada se puede diseñar para que sea más pequeño, y las aletas se pueden hacer más delgadas, lo que lo hace más adecuado para la disipación de calor de dispositivos de alta potencia. Sin embargo, debido a las características de su proceso de formación, cada disipador de calor debe mecanizarse desde cero. Esto significa que antes de cada etapa de diseño del proyecto, podemos optimizar varios datos del disipador de calor, incluido el grosor del sustrato, la altura y el grosor de la aleta, el paso de la aleta, etc.

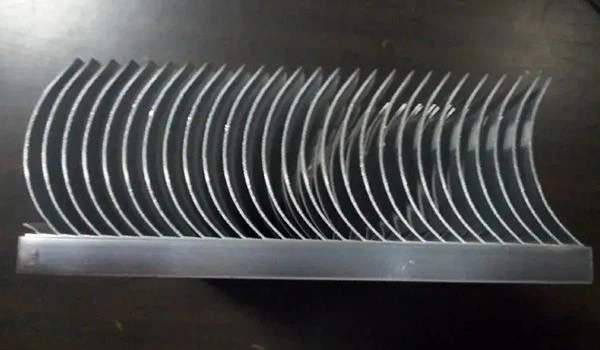

El proceso de fabricación de los disipadores de calor de aletas biseladas es diferente al de los disipadores de calor extruidos. Por lo tanto, los disipadores de calor con aletas biseladas se pueden diseñar con más parámetros para cumplir con los requisitos de rendimiento únicos de cada proyecto. Al dedicar solo 10-20 minutos a usar una fórmula para optimizar los parámetros del intercambiador de calor de aletas dentadas, podemos mejorar en gran medida su rentabilidad y garantizar la seguridad de los dispositivos instalados en los disipadores de calor.



Cuando se usan cálculos de fórmula para optimizar un disipador de calor con aletas, el error generalmente está dentro de 10-15 y se puede realizar fácilmente directamente en el sitio web. Solo es necesario ingresar algunos parámetros en el sitio web httpsappaavidgeniecom, y todo el proceso demora aproximadamente 20 minutos para obtener los resultados del cálculo de optimización para todo el disipador de calor. Luego, se pueden comparar varias soluciones en función de los resultados para, en última instancia, seleccionar la mejor solución. Este proceso puede reducir la temperatura del dispositivo en 3-8 grados, lo que es significativo y crítico para ciertos proyectos. De acuerdo con la regla de los diez grados, la vida útil del dispositivo se reducirá a la mitad por cada diez grados de aumento de temperatura. Esto aumentará en gran medida la vida útil teórica del dispositivo.
